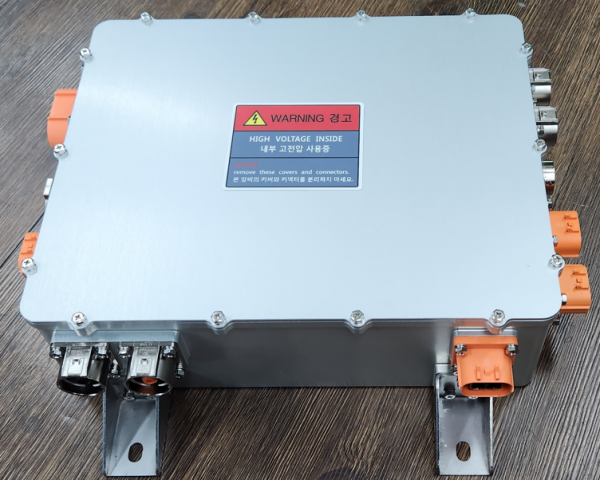

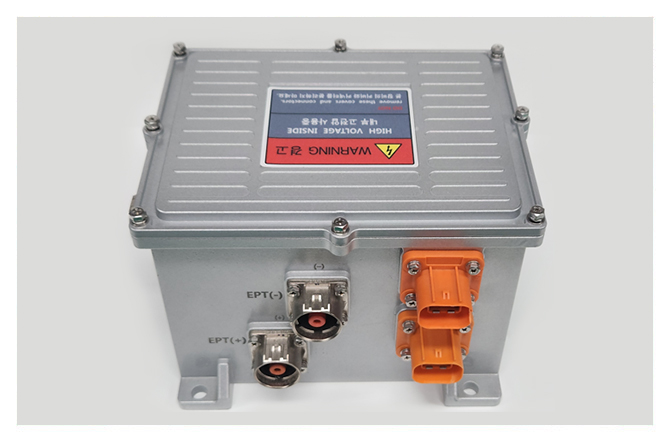

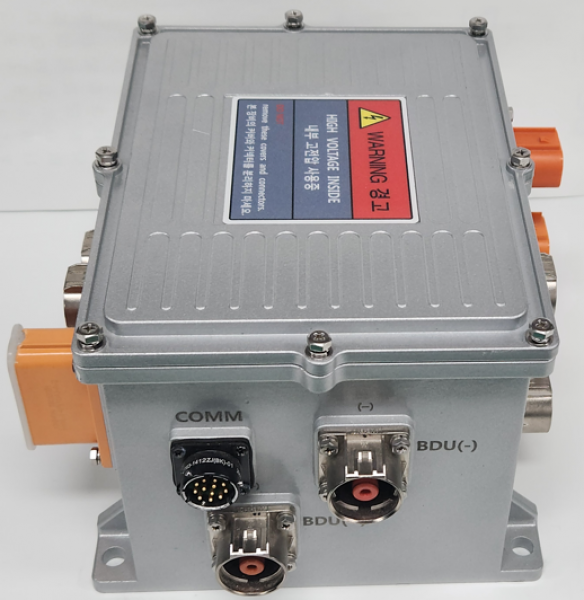

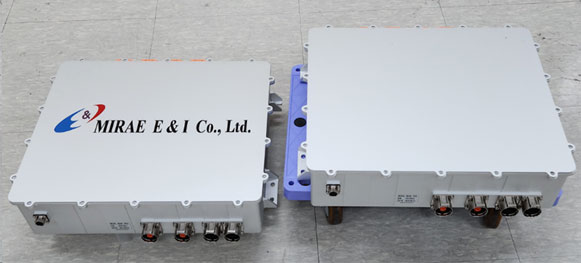

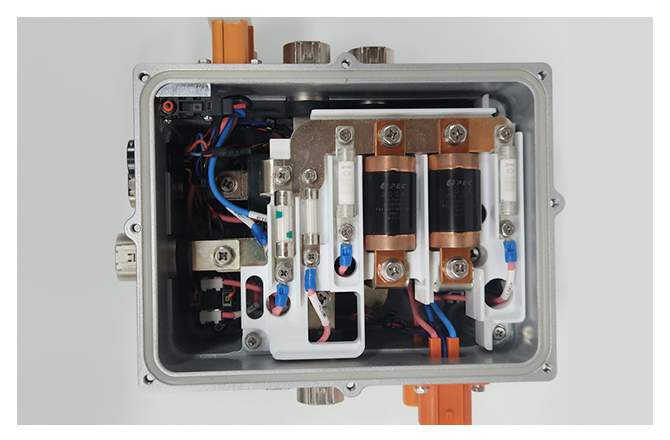

HPDU (High Voltage Power Distribution Unit)

HPDU는 전기자동차에 사용되는 장치이며 전기자동차에서 중요한 파트에 해당됩니다.
주 역할은 보조전원장치로부터 전력을 공급받아 전기차의 전장부품과 등화류에 전원을 공급하는 부품입니다.

개발사양

  • 급속충전 컨트롤 및 보호회로 구현
  • 완속충전 컨트롤 및 보호회로 구현
  • PTC HVH 전원보호회로
  • 에어컨 및 LDC 컨트롤 및 보호회로 구현
  • 각 전원 용량에 맞는 고전압 커넥터 사용

적용범위

  • 버스, 엔지니어링 차량 및 순수 전기, 하이브리드, 연료 전지 및 기타 신에너지 차량과 같은 다양한 특수 차량

PDU Connector 사양

PCU Connector

PTC & Airconditioner Connector

Slow Charge & LDC Connector

BDU Connector

FAST CHARGE Connector

Specification

항목 Spec 비고
일반사항 Size 260 x 235 x (H)177mm
Weight 6.3kg
Operating temp. -40℃ ~ 85℃
Storage temp -24℃ ~ 125℃
Humidity <RH95%
IP IP67
Communication(Vehcle) CAN2.0A 전류센싱
Insulation resistance 1000V DV ≥ 300MΩ
기능 보호기능 Relay & Fuse
입력/출력 입력 & 출력전압 200Vdc ~ 450Vdc T.B.D
전류 정격 166A, 최대 200A
Control voltage 12V Relay
* 좌우로 밀어보세요

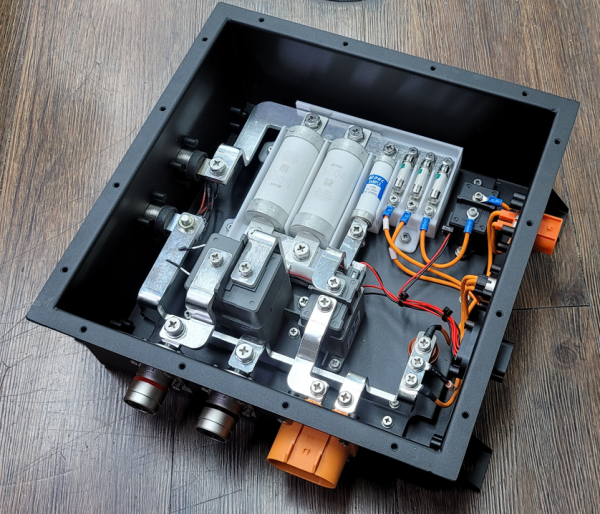

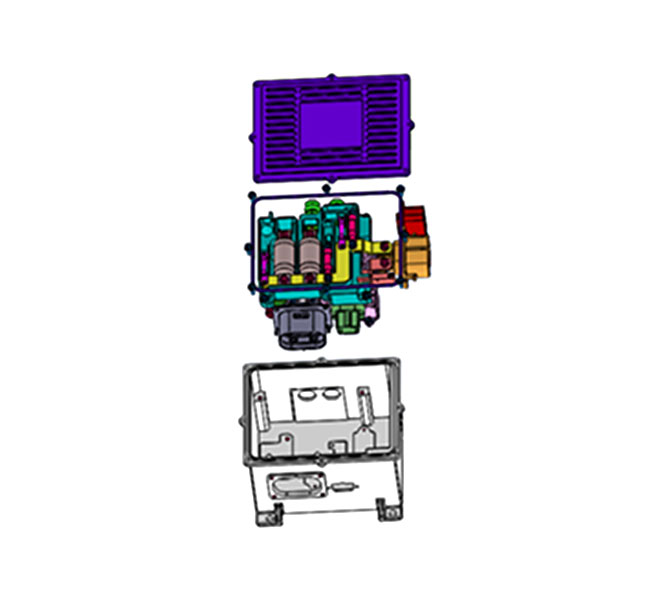

제품분해도

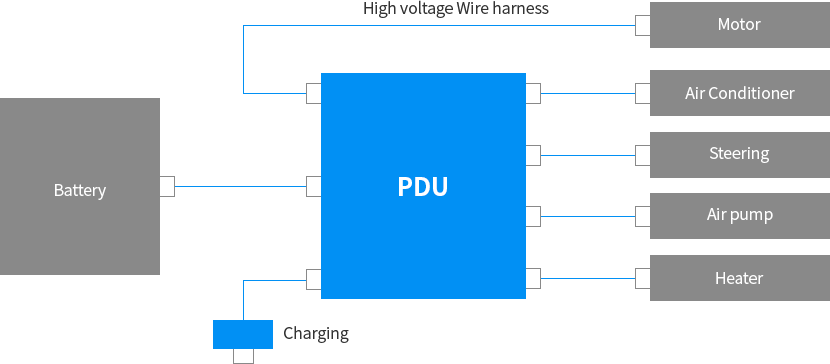

Block Diagram

PDU Application Diagram

High Voltage Product

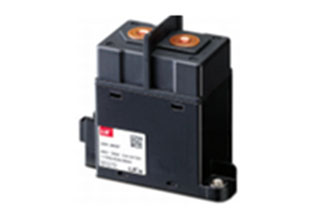

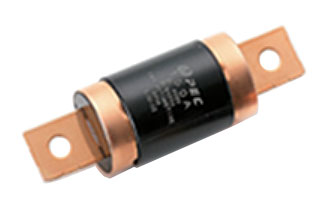

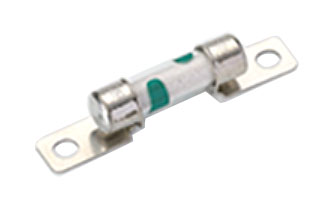

10A(6.4Φ)

20A(10.3Φ)

200A(30Φ)

250A(30Φ)

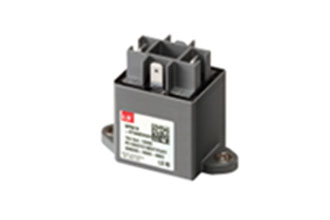

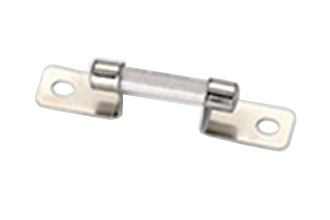

10A & 20A

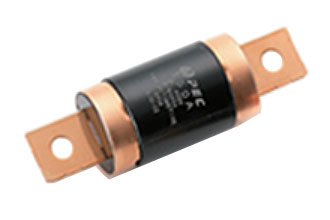

250A

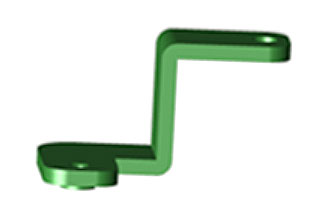

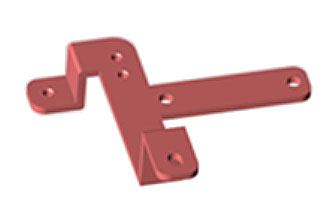

4T-1 (80SQ)

4T-2 (80SQ)

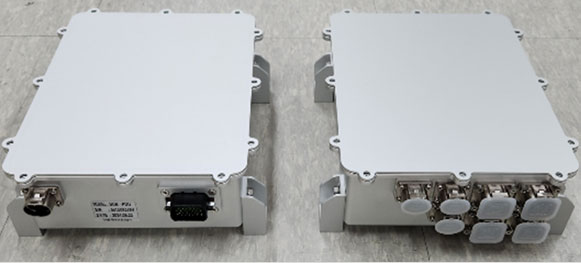

에어모빌리티용 PDU

  • 400kW Main-PDU(400V 1000A)
항목 Spec 비고
일반사항 Size 566X 486 X (H)135mm
Weight 21.6kg
Operating temp. -40℃ ~ 85℃
Storage temp -24℃ ~ 125℃
Humidity <RH95%
IP IP67
Communication(Vehcle) CAN2.0A 전류센싱, HVIL
Insulation resistance 1000V DV ≥ 300MΩ
기능 보호기능 Fuse
입력/출력 입력 & 출력전압 200Vdc ~ 450Vdc T.B.D
전류 정격 166A, 최대 400A 400kW
Control voltage 28V 제어보드
* 좌우로 밀어보세요
  • Sub-PDU (28V 60A)
항목 Spec 비고
일반사항 Size 321X 262 X (H)89mm
Weight 5kg
Operating temp. -40℃ ~ 85℃
Storage temp -24℃ ~ 125℃
Humidity <RH95%
IP IP67
Communication(Vehcle) CAN2.0A 전압 & 전류센싱,HVIL
Insulation resistance 1000V DV ≥ 300MΩ
기능 보호기능 Relay & Fuse
입력/출력 입력 & 출력전압 28Vdc ~ 36Vdc T.B.D
전류 정격 166A, 최대 80A
Control voltage 28V Relay
* 좌우로 밀어보세요

제품 리스트

Total 6

  • 제품
    모델명
    구분
    제품설명

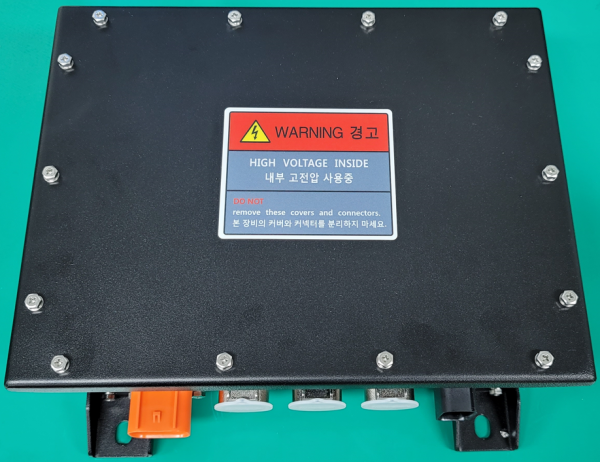

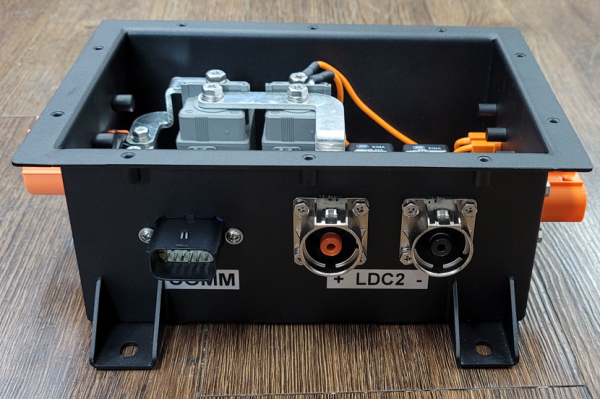

  • MR-PDU_240kW
    EV차량용 PDU
    해당 제품은 입력 1EA 포트 / 출력 5EA 포트로 구성되었으며 카니발용 개조전기차에 적용된 제품입니다.

    1) 배터리 충전시 PDU동작:
    - 입력: OBC (420V 30A)
    - 출력: Main BAT

    2) 차량구동시 PDU동작: 240kW
    - 입력: Main BAT
    - 출력: Inverter, PTC Heater 1&2, A/C, LDC

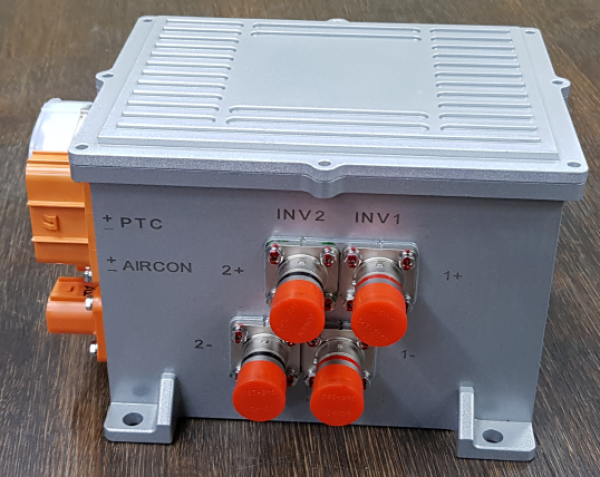

  • MR-PDU_70kW
    EV차량용 PDU
    해당 제품은 입력 2EA 포트 / 출력 5EA 포트로 구성되었으며 1톤트럭 개조전기차및 전기노면 청소차용 개조전기차에 적용된 제품입니다.

    1) 배터리 충전시 PDU: 42kW
    - 입력: 급속충전 / OBC
    - 출력: Main BAT

    2) 차량구동시 PDU: 70kW
    - 입력: Main BAT
    - 출력: INVERTER 1&2, PTC Heater, A/C, LDC
  • MR-PDU_70kW
    EV차량용 PDU
    해당 제품은 입력 2EA 포트 / 출력 4EA 포트로 구성되었으며 1톤트럭 개조전기차/ 0.5톤 픽업트럭및 전기노면 청소차용 개조전기차에 적용된 제품입니다.

    1) 배터리 충전시 PDU동작: 42kW
    - 입력: 급속충전 / OBC
    - 출력: Main BAT

    2) 차량구동시 PDU동작: 70kW
    - 입력: Main BAT
    - 출력: Inverter, PTC Heater, A/C, LDC
  • MR-PDU_240kW
    EV차량용 PDU
    해당 제품은 입력 1EA 포트 / 출력 5EA 포트로 구성되었으며 5톤트럭 개조전기차에 적용된 제품입니다.

    1) 차량구동시 PDU동작
    - 입력: Main BAT
    - 출력: Motor, Inverter 1&2, LDC 1 &2
  • MR-PDU_125kW
    EV차량용 PDU
    해당 제품은 입력 1포트 / 출력 5포트로 구성되었으며 (주)리텍향 1톤 전기노면청소차에 적용된 제품입니다.

    1) 배터리 충전시 PDU동작:
    - 입력: OBC (350V 10A)
    - 출력: Main Battery

    2) 차량구동시 PDU동작
    - 입력: Main BAT
    - 출력: Main_PDU, Sub Battery, Motor, LDC
  • MR-PDU_110kW
    EV차량용 PDU
    해당 제품은 입력 1EA 포트 / 출력 5EA 포트로 구성되었으며 1톤 한진택배 개조전기차에 적용된 제품입니다.

    1) 차량구동시 PDU동작:
    - 입력: Main BAT
    - 출력: Inverter, PTC Heater, A/C, LDC, AUX
* 좌우로 밀어보세요
