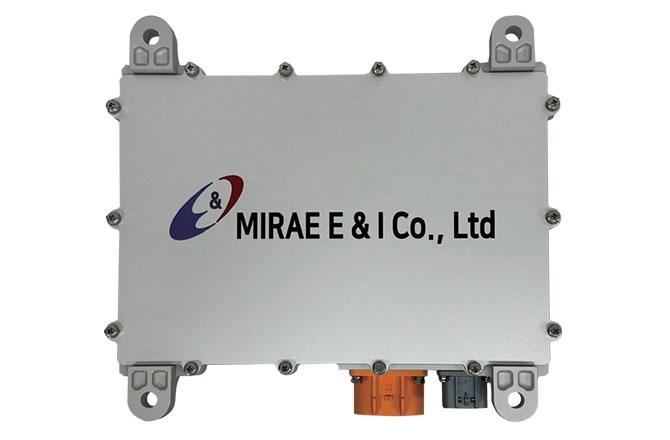

OBC (On Board Charger)
OBC는 정류장치, 직류 출력장치, 정전압 기준 장치 등으로 구성되고 전기자동차의 Battery pack을 충전시키기 위한 완속 자동 충전 정류기로 차량에 탑재 되는 형태의 고전압 Battery pack 충전기입니다.
제어성능
- 입력, 전원인 AC 전원 규격만족을 위한 Power Factor 제어
- DC link 전압 및 전류 제어
CAN Interface(Protocol)
- High speed vehicle CAN2.0B (500kbps)
Protection Functions
- Over Voltage Fault : 과전압 보호 출력 차단
- Over Voltage Warning : 과전압 경고, Derating
- Over Current Fault : 과전류 보호 출력 차단
- Over Temperature Fault : 과온 보호 출력 차단
- Over Temperature Warning : 과온 경고, Derating
- Battery Pack Assy 보호 : BMS와 연동하여 Battery pack의 이상시 출력 제한
보호기능
- OBC의 최대 용량 초과시 출력 제한
- OBC의 제한 온도 초과시 출력 제한
- BMS와 연동하여 Battery pack의 잉상 현상 시 출력 제한
협조제어
- BMS와 충전에 따른 출력전압 전류 제한
- 공조기능 필요시 타 시스템 제어기와 협조 제어
- BMS와 충전 시작 / 종료 시퀀스
- 충전 스탠드 연동 제어
PDU Connector 사양

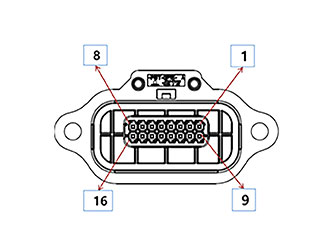

시그널 커넥터

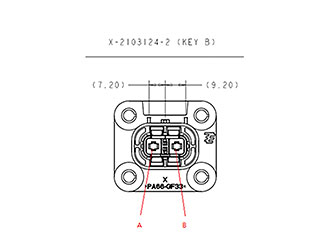

OBC 입력커넥터 (AC220V)

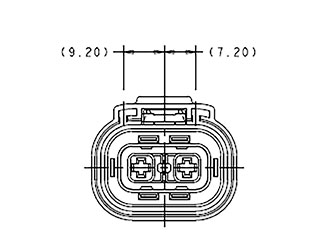

Input Wire Hamess Connector

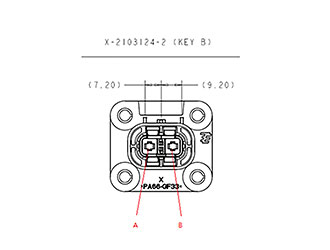

출력 커넥터
OBC 일반환경
| 항목 | Spec | 비고 | |
|---|---|---|---|
| 일반사항 | Size | 318.5 X 285.5 X (H)133.5mm | 커넥터포함 |
| Weight | 7.5kg | ||
| Operating temp. | -20℃ ~ 80℃ | ||
| Storage temp | -24℃ ~ 125℃ | ||
| 암전류 | 1mA이하 | ||
| Humidity | <RH95% | ||
| EMC | T.B.D | T.B.D | |
| IP | IP67 | ||
| Communication(Vehcle) | CAN2.0A | 전류센싱, HVIL | |
| Insulation resistance | CAN 2.0 / J1772 & (Option: J1939) | ||
| 기능 | 보호기능 | OVP, LVP, OCP, OTP | |
| 입력/출력 | 입력전압 | 110/220Vac 60 Hz | |
| 출력전압/전류 |
Type1: 37~61VDC (Rated 51V) @Max 65A Type2: 72~99.6VDC (Rated 86V) @Max 30A Type3: 120~165VDC (Rated 144V)@Max 23A |
출력사양 주문선택 |
|
| Accuracy(rms) | <±1%(Full Scale) | 전압,전류 | |
| 용량 | 3.3kW | ||
| Ripple(rms) | <±1% | ||
| Charging Mode | CC,CV | ||
| Cooling Method | Fan Cooling | ||
| 최대효율 | 94%이상 |

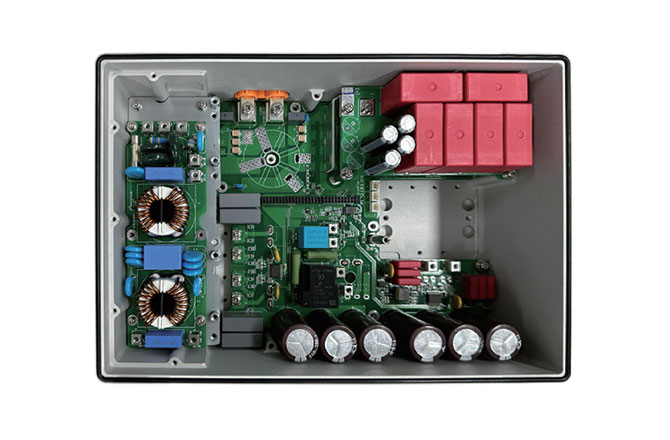

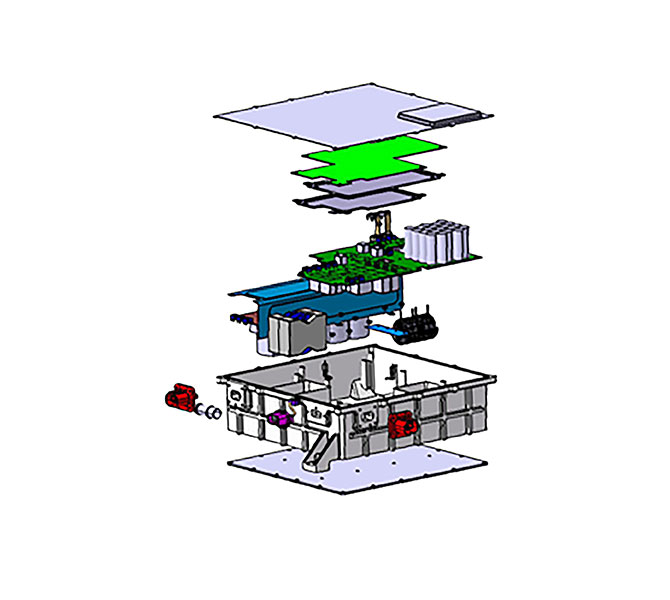

제품분해도

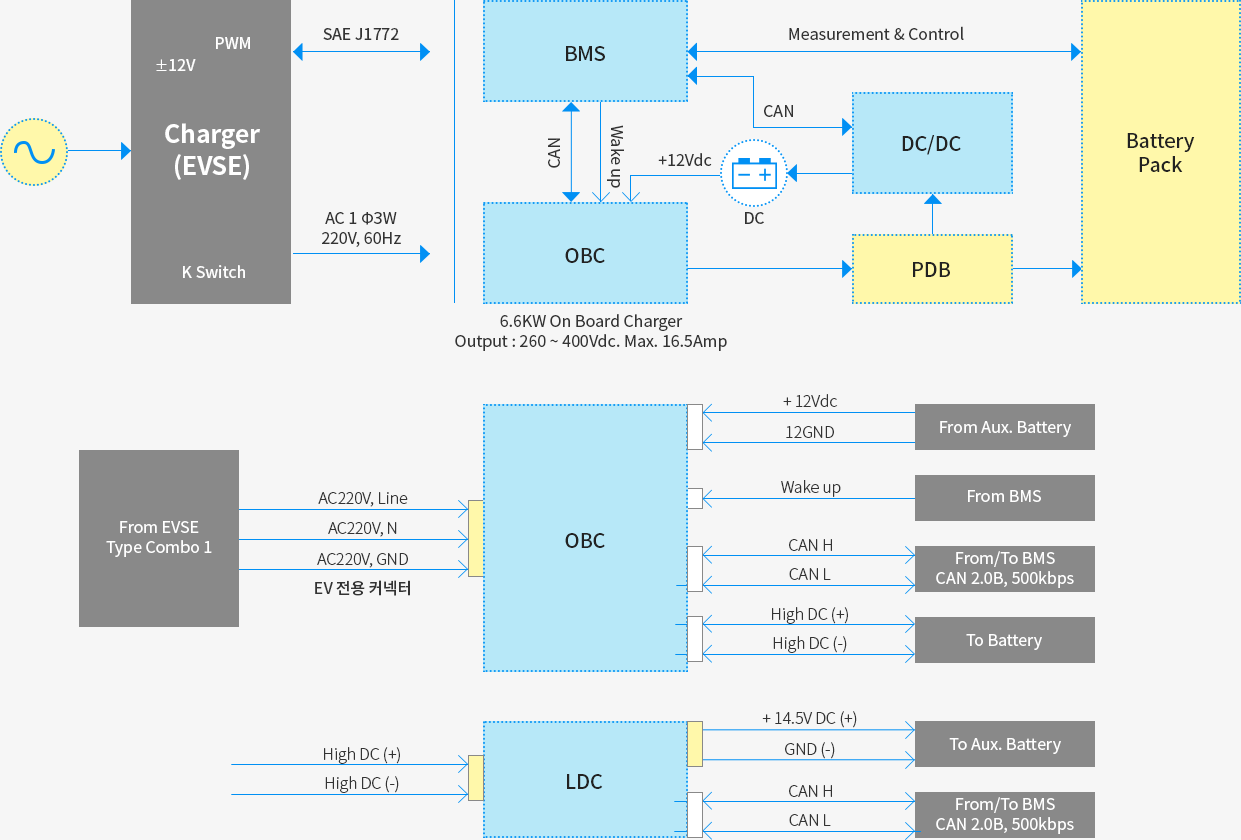

Block Diagram

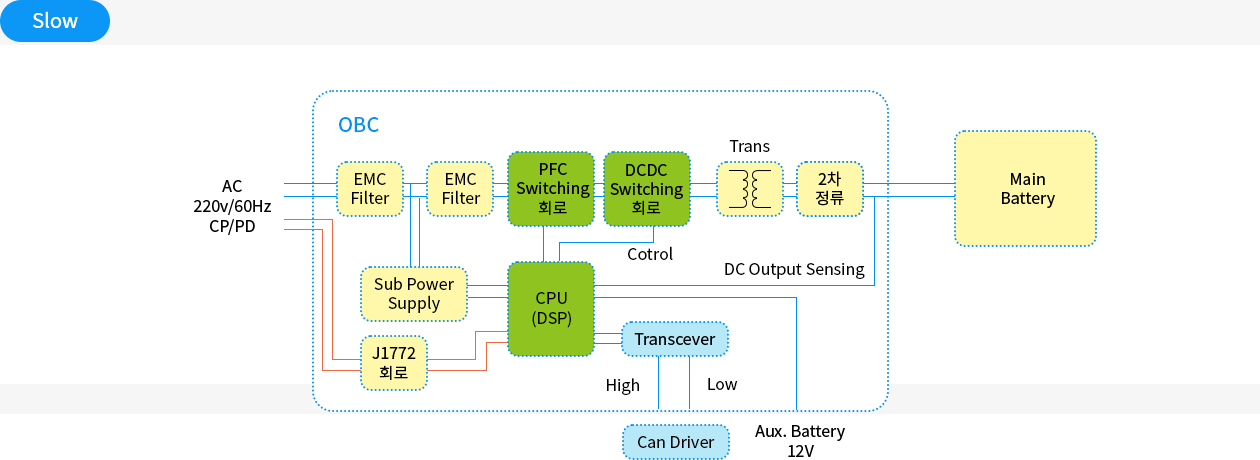

Slow / Quick charger Functions
제품 리스트
Total 3
-
제품모델명구분제품설명
-

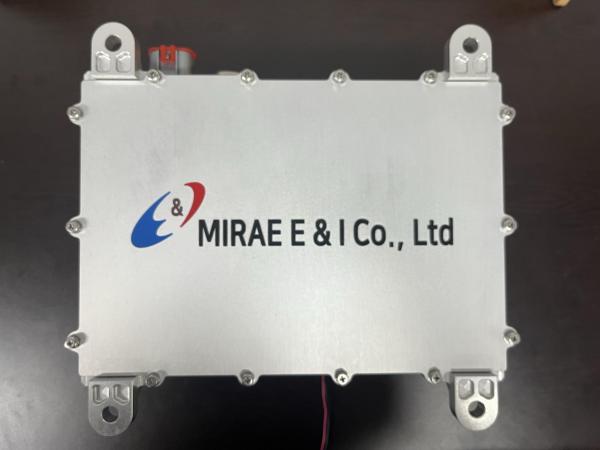

MR-OBC(3.3kW)_513.3kW OBC해당 제품은 전기차에 사용되는 AC-DC 전력변환장치로서 일반 가정 or 충전스테이션을 통해 220VAC 전원을 받아 차량의 메인배터리(51VDC)를 충전하는 차량탑재용 충전기(OBC, On board charger)라고 합니다.
37V~61VDC 출력(정격 51VDC) 사양의 CC,CV 제어를 통한 배터리팩 충전이 가능한 3.3kW용량의 컴팩트한 사이즈의 일반 상용차및 특장차용 EV차량에 적용가능한 제품입니다.
-
MR-OBC(3.3kW)_863.3kW OBC해당 제품은 전기차에 사용되는 AC-DC 전력변환장치로서 일반 가정 or 충전스테이션을 통해 220VAC 전원을 받아 차량의 메인배터리(86VDC)를 충전하는 차량탑재용 충전기(OBC, On board charger)라고 합니다.
72V~99.6VDC 출력(정격 86VDC) 사양의 CC, CV 제어를 통한 배터리팩 충전이 가능한 3.3kW용량의 컴팩트한 사이즈의 일반 상용차및 특장차용 EV차량에 적용가능한 제품입니다.
-
MR-OBC(3.3kW)_1443.3kW OBC해당 제품은 전기차에 사용되는 AC-DC 전력변환장치로서 일반 가정 or 충전스테이션을 통해 220VAC 전원을 받아 차량의 메인배터리(144VDC)를 충전하는 차량탑재용 충전기(OBC, On board charger)라고 합니다.
120V~165VDC 출력(정격 144VDC) 사양의 CC, CV 제어를 통한 배터리팩 충전이 가능한 3.3kW용량의 컴팩트한 사이즈의 일반 상용차및 특장차용 EV차량에 적용가능한 제품입니다.
