PCU(Power Control Unit)
PCU(Power Control Unit)이란, 전기차용 직류변환장치(LDC, Low Voltage DC-DC Converter)와 차량탑재용 충전기(OBC, On board charger), 그리고 PDU(Power Distribution Unit)를 일체화시킨 모델로 컴펙트한 크기와 경량화가 특징인 제품입니다.

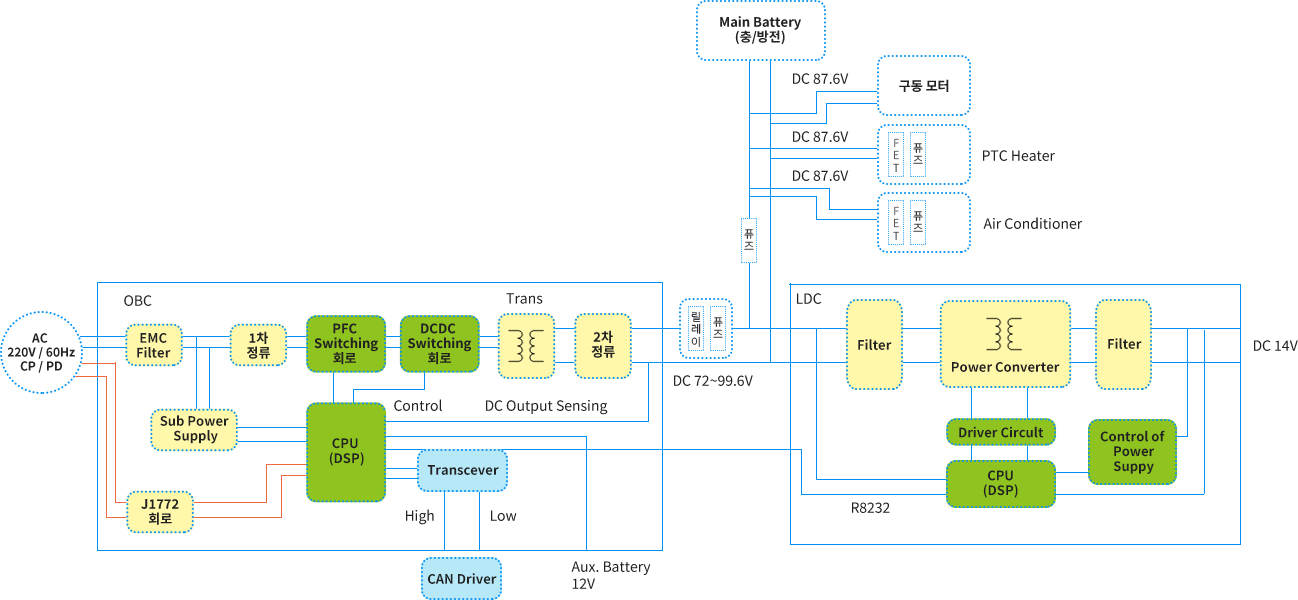

일체형 PCU 블록 다이어그램

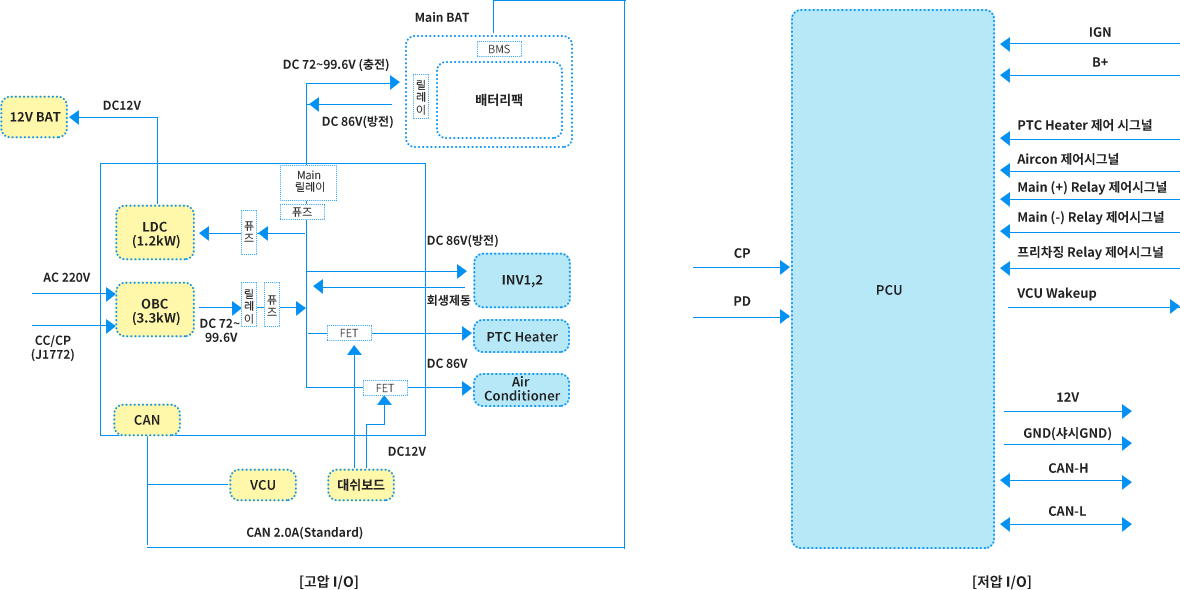

일체형 PCU I/O Interface

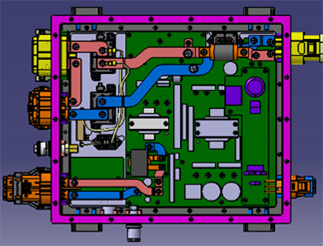

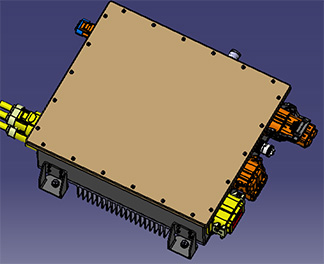

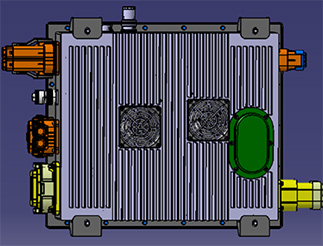

일체형 PCU 전체 구성도

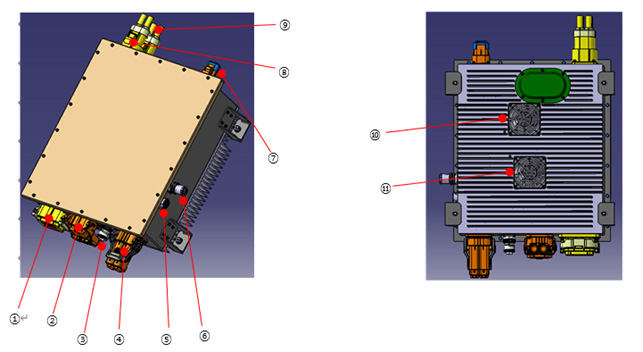

PCU 일반 환경
| No | 파트명 | Connector | IN/OUT | 정격사양 |
|---|---|---|---|---|
| 1 | MSD | DUOSIDA | IN/OUT | 400A |
| 2 | BAT | 2P/ LSEVK | IN/OUT | 200A |
| 3 | AIRCON PTCHEATER | 2P/ DUOSIDA | OUT | 16A |
| 4 | LDC_OUT | 2P/ RECODEAL | OUT | 100A |
| 5 | CONTROLSIGNAL | 19P/ Jonhon | IN/OUT | |
| 6 | DEBUGSignal | 12P/ Jonhon | IN | |
| 7 | OBC_IN | 2P/ DUOSIDA | IN | 40A |
| 8 | INV1 | 2P/ DUOSIDA | OUT | 135A |
| 9 | INV2 | 2P/ DUOSIDA | OUT | 135A |
| 10 | OBC_FAN | SANYO | control | 12V |
| 11 | LDC_FAN | SANYO | control | 12V |
86V PCU 제품성능
| 구분 | 사양 |
|---|---|
| Type | On Board Charger/ LDC |
| OBC Input Voltage | 220Vac (60 Hz) |
| OBC Output Voltage | 72~99.6Vdc (정격87.6VDC) |
| OBC Output | Max. 30Adc (@3.3kW) |
| Current/ Voltage Accuracy | ±1% (F.S) |
| Charging Mode | CC, CV |
| OBC Efficiency | > 93% |
| LDC Input Voltage | 72~99.6Vdc (정격87.6VDC) |
| LDC Output Voltage | 12.5 ~ 14.5V |
| LDC Control type | Analog |
| LDC Output | Max 84Adc(@1.2kW) |
| LDC Efficiency | > 90% |
| Operating Temp | -20~85℃ |
| Cooling Method | FAN Cooling |
| Vehicle Interface | CAN 2.0A |
| Safety | OVP, UVP, OCP, OTP, etc. |
| Dimension [mm] | 452*392*200 |
| Weight | 22.5kg |
제품 리스트
Total 3
-
제품모델명구분제품설명
-

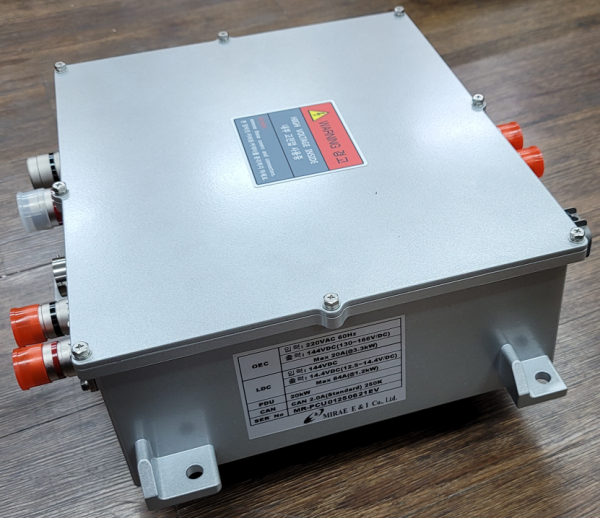

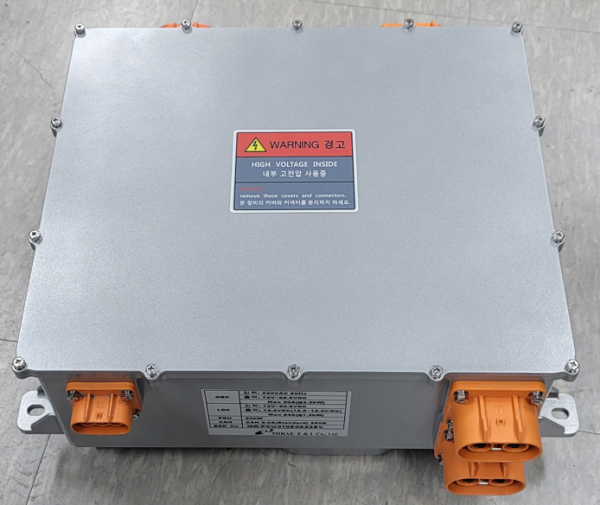

MR-PCU_144V(AL)144V EV자동차용 일체형 PCU해당 제품 PCU(Power Control Unit)는 전기차에서 사용하는
- 직류변환장치(LDC, Low Voltage DC-DC Converter)
- 차량탑재용 충전기(OBC, On board charger)
- 고전압 분배장치(PDU, Power Distribution Unit)를 일체화시킨 제품입니다.
본 제품은 초소형차량 공용플랫폼용으로 개발되어 컴팩트한 크기와 경량화가 특징이며 차량의 전장하네스의 간소화와 하네스 제작비용 절감에 대한 장점이 있습니다. -

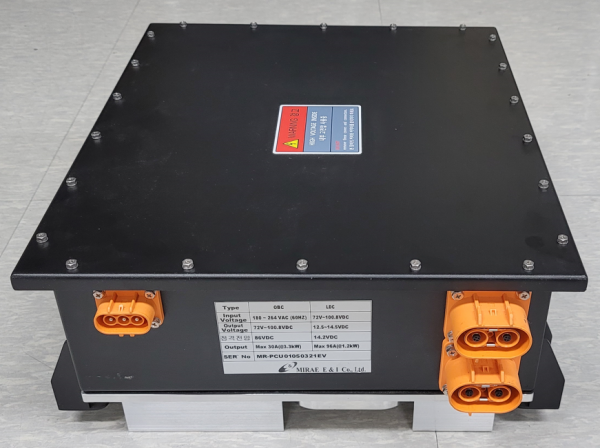

MR-PCU_86V(AL)86V EV자동차용 일체형 PCU해당 제품 PCU(Power Control Unit)는 전기차에서 사용하는
- 직류변환장치(LDC, Low Voltage DC-DC Converter)
- 차량탑재용 충전기(OBC, On board charger
- 고전압 분배장치(PDU, Power Distribution Unit)를 일체화시킨 제품입니다.
본 제품은 4가지 모델의 초소형전기차용(EV 청소용차, EV이동세탁차, EV쓰레기압축차, EV소방차)으로 개발되어 컴팩트한 크기와 경량화가 특징이며 차량의 전장하네스의 간소화와 하네스 제작비용 절감에 대한 장점이 있습니다.
-
MR-PCU_86V86V EV자동차용 일체형 PCU해당 제품 PCU(Power Control Unit)는 전기차에서 사용하는
- 직류변환장치(LDC, Low Voltage DC-DC Converter)
- 차량탑재용 충전기(OBC, On board charger
- 고전압 분배장치(PDU, Power Distribution Unit)를 일체화시킨 제품입니다.
본 제품은 4가지 모델의 초소형전기차용(EV 청소용차, EV이동세탁차, EV쓰레기압축차, EV소방차)으로 컴팩트한 크기로 개발되었습니다.
단가절감을 고려한 스틸케이스를 적용하였고 고압라인의 안정성을 고려한 극성별 고전류 릴레이와 MSD(Manual Service Disconnector)가 적용되어있는 특화제품입니다.
